절곡 가공
절곡으로 디자인합니다.
가공된 금속판을 구부리는 작업으로 제품화하는 두번째 공정입니다.
금속판의 재질 및 두께를 고려한 연신율을 적용해 설계된 치수로 작업합니다.

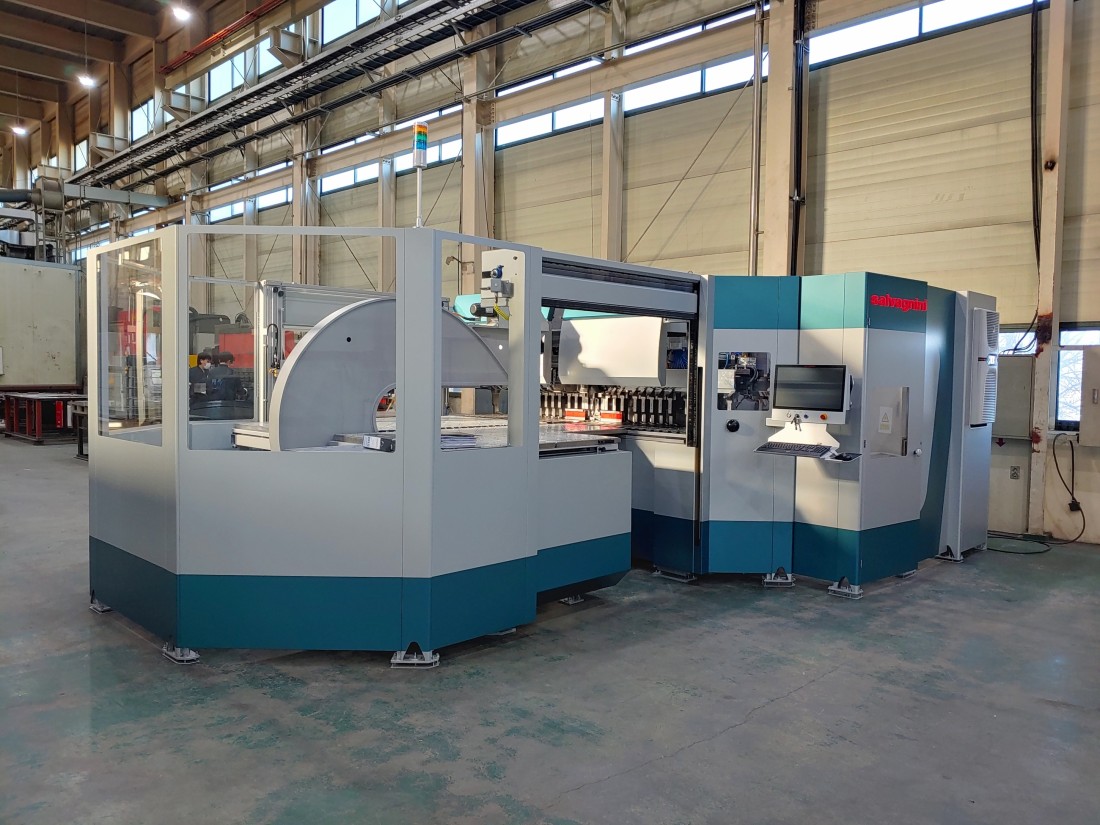

살바니니 자동절곡기 P2는 절곡 및 핸들링 사이클을 자동화하여 높은 생산성을 자랑합니다.
장비 제원
| 자재 최대길이 | 자재 최대 폭 | 최대 대각 길이 | 절곡 가압력 | 클램핑 가압력 | 절곡길이 | 절곡높이 | 최소절곡두께 |
| 2795mm | 1600mm | 3200mm | 660N | 1060kN | 2500mm | 203mm | 0.5mm |
| 최대 절곡 두께 / 각도 / 재질 | |
| 연강 UTS 410 N/mm2(mm) | 3.2(±90°) / 2.5(±120°) / 2.1(±135°) |
| 스테인리스 UTS 660 N/mm2(mm) | 2.5(±90°) / 2.1(±125°) / 1.6(±135°) |
| 알루미늄 UTS 265 N/mm2(mm) | 4.0(±120°) / 3.5(±130°) / 3.0(±135°) |
-
등록된 동영상이 없습니다.
살바니니 자동 절곡 P2
youtube.com
장비 제원
| 최대하중 | 최대벤딩길이 | 컴퓨터컨트롤자축수 | 슬라이더 스트로크최장길이 | 테이블과 슬라이더사이 최장거리 | 프레임간거리 | 스로트 깊이 |
| 129.7t | 3225.8mm | 8개 | 199.9mm | 500.4mm | 2700mm | 414mm |
| 최고진입속도 | 최고벤딩속도 | 최고복귀속도 | 오일탱크용량 | 기계높이 | 기계길이 | 기계너비 | 기계중량 |
| 199.9mm/s | 19.8mm/s | 199.9mm/s | 67.4 | 2969.3mm | 3530.6mm | 1524mm | 12t |
